篩分設備

泥石分離機

泥石分離機主要由箱體、箱體襯板、碟片、傳動軸、調速電機、電機臺座、鏈條鏈輪、支架等組成。

在線咨詢全國熱線
0373-6811555

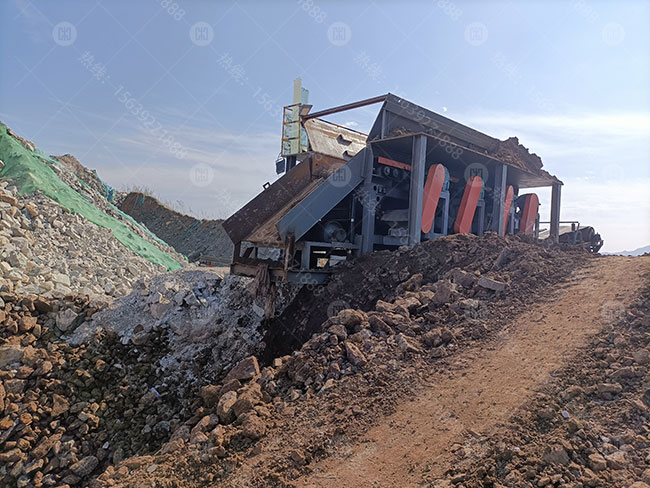

響應綠色礦山,合理利用資源,目前很多砂石廢料堆積如山,大多都是礦山的上皮層,清理疏通河道原料等,里面含有大量的石料,用普通設備選不出來,浪費人力財力,廢棄可惜,還長期占用土地。該機主要針對泥巴多的原料分離篩分、給料輸送等。


工作原理:

通過電機帶動多級裝置的連動軸,進行有規律的翻轉運動,由滾軸上配置的碟盤用來搏動物料前進,篩面由很多根直線排布回轉碟片構成,在滾軸上有相等的篩盤排布,滾軸通過齒輪帶動輪鏈傳動而旋轉,其旋轉方向與原料流動方向一致,軸與軸之間有間隙,確定分離物料的大小,鑲嵌在軸上的不規則耐磨裝置托起大粒度物料向前運動,因為篩軸是按各不相同的運行方向設計的,所以當材料在運行方向較高的地方運行時的速度較快;當材料在運行方向較低的地方運行時的速度較低緩。兩種各不相同的速度運行下的材料,在篩面某一地方相匯時開始做軸向運作,達到了提高篩分的工作效率,小顆粒物料則落入分離機底部由皮帶機送出。它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題,提高了分離系統的產量和可靠性。

結構說明:

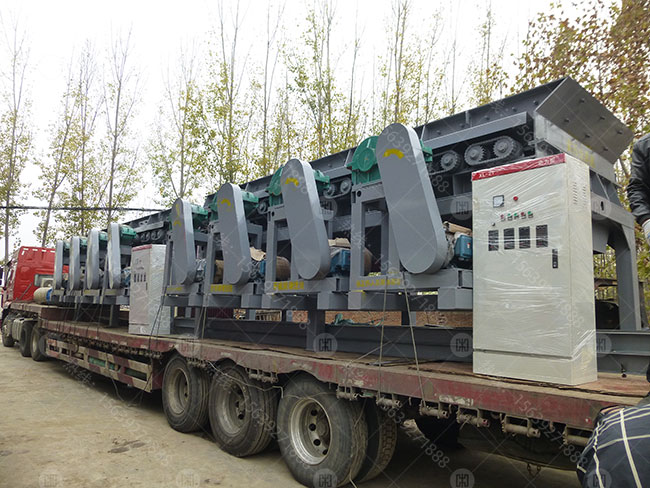

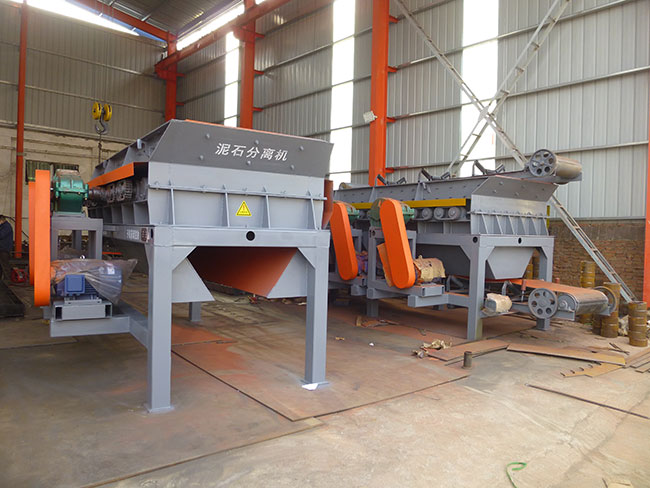

泥石分離機主要由箱體、箱體襯板、碟片、傳動軸、調速電機、電機臺座、鏈條鏈輪、支架等組成。
1、篩箱:由厚度不同的國標Q235鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、襯板:采用耐磨錳板,用加強螺栓連接,更換方便。
3、碟片:采用加厚高錳材料,堅固耐磨。
4、調速電機:使用與維修方法詳見振動電機使用說明書。
5、電機臺座:安裝電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動。
6、傳動:采用耐磨雙鏈輪鏈條傳動,傳動效率高,運行穩定,使用周期長。
7、支架:由國標方鋼和槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。


安裝調試與使用:

該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
新篩機安裝好以后,應按以下要求檢查:
1、閉合電源開關,確認電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。
2、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有太大的沖擊,以免損壞,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加上鏈板給料機。
3、用戶可根據篩機的間隙,物料比重不同來增減篩機的轉速,使篩機達好的篩分效果。
4、設備在開停機前,篩面上不得有存留物料,需經常檢查。

河南鑫龍重工泥石分離機適用范圍


性能特點:

1、篩分精度高,效率高,處理量是相同體積傳統設備的4倍,篩分效率1.5倍,單機生產能力可高達約2000-3000t/h。
2、采用變頻驅動控制方式,動力小,能耗低,安全性及穩定性高,處理量可調體積小,不占空間,移動方便。
3、物料自動排出,可連續作業,在不同的工礦下可以起到輸送、分離、篩分等功能,實現一機多用。
4、耐磨鏈輪,鏈?zhǔn)铰?lián)動,張緊鏈條設計,運行穩定性極高,噪音低,易損件少,更換方便。
5、模塊化裝配,可根據物料情況加長或縮短,方便維護和結構調整。


技術參數

型號功率軸間隙軸數量(根)入料粒度理論產量(t/h)參考重量
XLN08167.5-1118-506-8≤2030-1004
XLN102011-1518-507-10≤2560-1807
XLN123018.5-3020-708-11≤30100-30012
XLN123522-3720-8010-13≤30130-35013
XLN134037-4530-9011-14≤33150-50016
XLN144545-5530-10012-15≤35180-60020
XLN155055-7530-10013-17≤38200-70023
XLN156075-9030-10017-20≤40250-70025
XLN165575-9030-10014-18≤40250-80028
XLN186075-11030-10015-20≤45350-100035
XLN206088-12030-20015-20≤50500-130039
XLN2260120-14830-20015-20≤50800-300044

注:可根據用戶不同的物料來訂制型號、分選粒度等要求。
